ApachePOI操作Word画布：Java实现XML驱动下的流程图自适应调整

背景

Apache POI是用Java编写的免费开源的跨平台的 Java API，Apache POI提供API给Java程序对Microsoft Office格式档案读和写的功能。POI为“Poor Obfuscation Implementation”的首字母缩写，意为“简洁版的模糊实现”。

问题描述

最近在使用Apache POI操作word的时候，发现word文档的画布这个对象很难对其进行一些操作，例如将这个画布复制到另外一个文档、操作画布内的形状或文本。

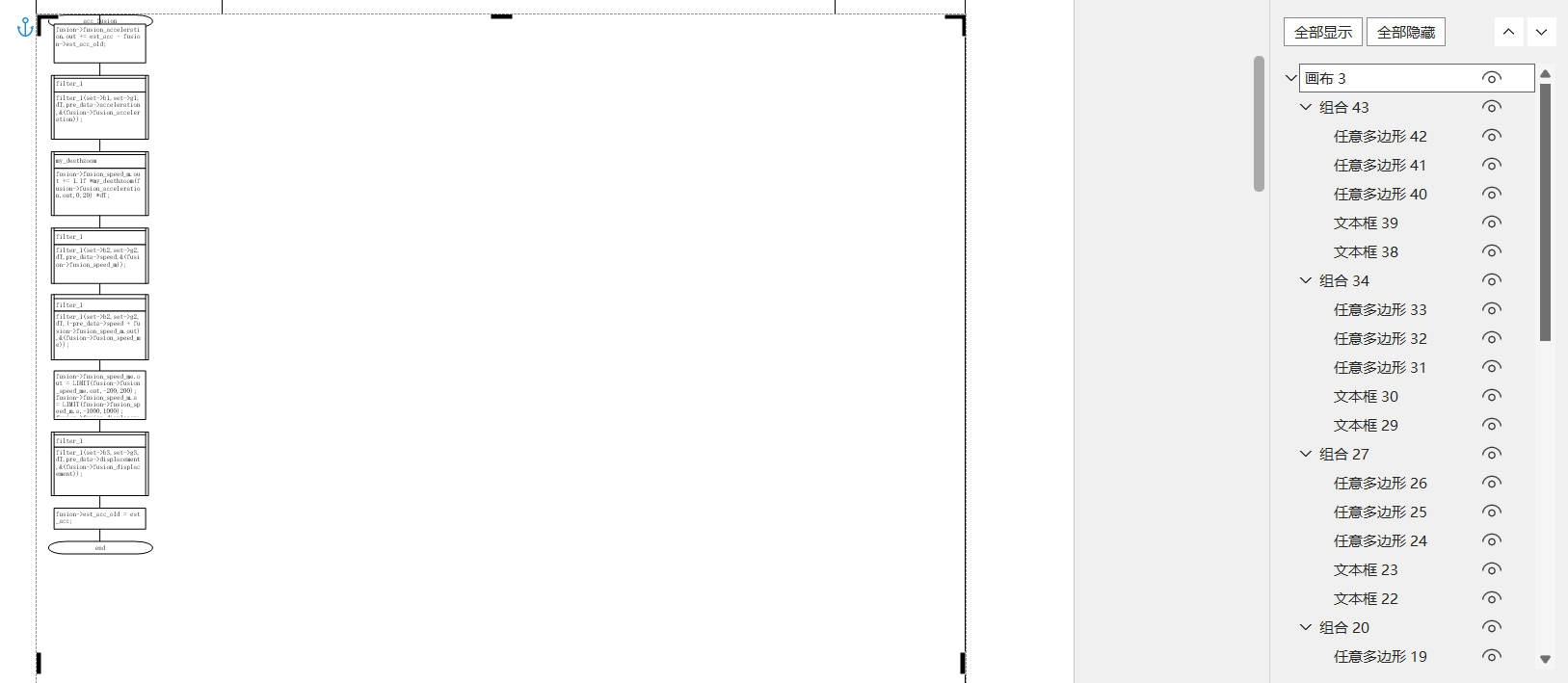

如下图，在示例word文档表格中存在一个“画布”对象

图1 word对象窗格

使用如下代码：

// 导入word文档
inputStream = new FileInputStream("path/exampleFile");
doc = new XWPFDocument(inputStream);

// 获取文档中所有表格
List<XWPFTable> tables = doc.getTables();

for (XWPFTable table : tables) {
    // 定位画布对象所处的单元格
    XWPFTableCell cell = table.getRow(2).getCell(0);
    try {
        for (XWPFParagraph paragraph : cell.getParagraphs()) {
            // 处理每个画布对象
            // ……
        }
    } catch (Exception e) {
        logger.error("未知错误！");
        throw new RuntimeException(e);
    }
}

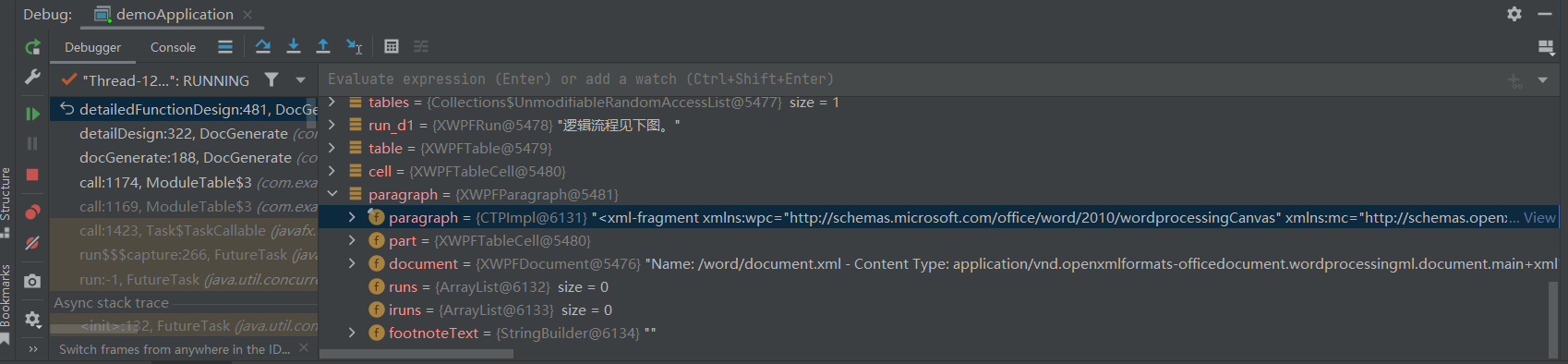

debug模式下运行，观察“画布”对象：

图2 Debug模式观察对象内容

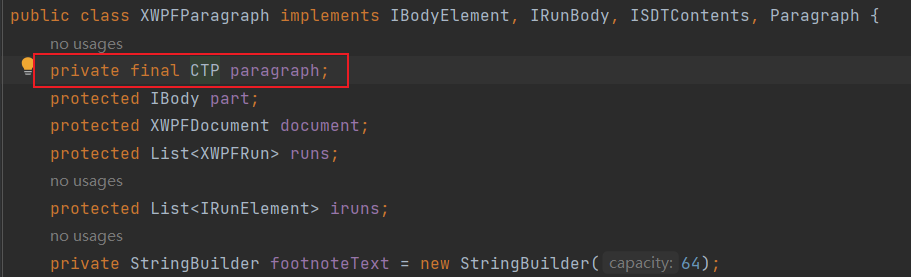

可以看到画布对象被poi解析为一个XWPFParagraph对象，这是一个很笼统的对象，官方所提供的api也非常有限，所以利用这个对象是不好操作的，但是这个对象有一个final修饰的成员变量paragraph，类型为CTP

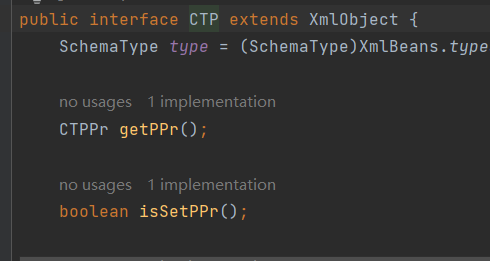

图3 源码

所以CTP是一个接口，实现类是CTPImpl类，而且这个类是继承XmlObject，那么就很容易想到使用XML。

XML是什么？

XML（可扩展标记语言）是一种用于标记文档和数据的语言，它可以帮助用户定义文档的结构和内容。在word中，XML架构被用来定义文档的内容元素、属性和其结构关系。通过使用XML架构，用户可以轻松地创建和编辑文档，同时也可以方便地对文档进行数据的导入和导出。

简单来说，在Microsoft Word中，用户可以通过XML来定义和处理文档的内容。那么操作XML不就等于在操作Word？

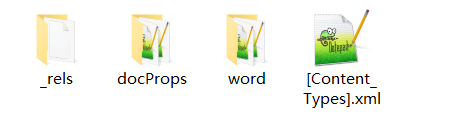

事实上，我们将一个word后缀由.docx改为.zip后，再进行解压，可以得到这些文件

解释，主要关注“word”文件夹：

_rels.rels的文件是一个页面布局文件。
rels就是Relationships（关系）的缩写。
通常rels文件不显示在最终版本中，但如果你看到它们出现在解压后目录里，那是因为Word需要这些来保持你的章节、图片链接等元素之间的连接。
docProps文档属性文件。存放文档的元数据。
word实际存放word中XML元素的文件，并显示在最终的版本中。
[Content_Types].xml定义content_type。

示例XML：

与HTML类似，以封闭标签表示元素

<w:pict>表示word画布对象

以<v:>开头的标签是与画布相关的：<v:group>表示word组合对象；<v:shape>表示word形状；<v:textbox>表示word文本框

<xml-fragment xmlns:wpc="http://schemas.microsoft.com/office/word/2010/wordprocessingCanvas" xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006" xmlns:o="urn:schemas-microsoft-com:office:office" xmlns:r="http://schemas.openxmlformats.org/officeDocument/2006/relationships" xmlns:m="http://schemas.openxmlformats.org/officeDocument/2006/math" xmlns:v="urn:schemas-microsoft-com:vml" xmlns:wp14="http://schemas.microsoft.com/office/word/2010/wordprocessingDrawing" xmlns:wp="http://schemas.openxmlformats.org/drawingml/2006/wordprocessingDrawing" xmlns:w="http://schemas.openxmlformats.org/wordprocessingml/2006/main" xmlns:w14="http://schemas.microsoft.com/office/word/2010/wordml" xmlns:w10="urn:schemas-microsoft-com:office:word" xmlns:w15="http://schemas.microsoft.com/office/word/2012/wordml" xmlns:wpg="http://schemas.microsoft.com/office/word/2010/wordprocessingGroup" xmlns:wpi="http://schemas.microsoft.com/office/word/2010/wordprocessingInk" xmlns:wne="http://schemas.microsoft.com/office/word/2006/wordml" xmlns:wps="http://schemas.microsoft.com/office/word/2010/wordprocessingShape" xmlns:wpsCustomData="http://www.wps.cn/officeDocument/2013/wpsCustomData">
  <w:pPr>
    <w:pStyle w:val="7"/>
    <w:jc w:val="left"/>
  </w:pPr>
  <w:r>
    <w:rPr>
      <w:lang w:eastAsia="zh-CN"/>
    </w:rPr>
    <w:pict>
      <v:group id="_x0000_s1085" o:spid="_x0000_s1085" o:spt="203" style="position:absolute;left:0pt;margin-left:-2.85pt;margin-top:-1.4pt;height:672.75pt;width:481.9pt;z-index:251659264;mso-width-relative:page;mso-height-relative:page;" coordorigin="-57,-28" coordsize="9638,13455" editas="canvas">
        <o:lock v:ext="edit"/>
        <v:shape id="_x0000_s1084" o:spid="_x0000_s1084" o:spt="75" type="#_x0000_t75" style="position:absolute;left:-57;top:-28;height:13455;width:9638;" filled="f" o:preferrelative="f" stroked="f" coordsize="21600,21600">
          <v:fill on="f" focussize="0,0"/>
          <v:stroke on="f" weight="0pt" joinstyle="miter"/>
          <v:imagedata o:title=""/>
          <o:lock v:ext="edit" text="t" aspectratio="t"/>
        </v:shape>
        <v:shape id="_x0000_s1086" o:spid="_x0000_s1086" o:spt="110" type="#_x0000_t110" style="position:absolute;left:1029;top:1135;height:1224;width:3211;" coordsize="21600,21600">
          <v:path/>
          <v:fill focussize="0,0"/>
          <v:stroke joinstyle="miter"/>
          <v:imagedata o:title=""/>
          <o:lock v:ext="edit"/>
          <v:textbox inset="0.381mm,0.381mm,0.381mm,0.381mm">
            <w:txbxContent>
              <w:p>
                <w:pPr>
                  <w:pStyle w:val="23"/>
                </w:pPr>
                <w:r>
                  <w:t>for(msgCount = 0; msgCount < stBusInitMsg.ucMsgNum; msgCount++)</w:t>
                </w:r>
              </w:p>
            </w:txbxContent>
          </v:textbox>
        </v:shape>
        <v:shape id="_x0000_s1087" o:spid="_x0000_s1087" o:spt="202" type="#_x0000_t202" style="position:absolute;left:4240;top:1538;height:194;width:420;mso-wrap-style:none;" filled="f" stroked="f" coordsize="21600,21600">
          <v:path/>
          <v:fill on="f" focussize="0,0"/>
          <v:stroke on="f" joinstyle="miter"/>
          <v:imagedata o:title=""/>
          <o:lock v:ext="edit"/>
          <v:textbox inset="0.381mm,0.381mm,0.381mm,0.381mm" style="mso-fit-shape-to-text:t;">
            <w:txbxContent>
              <w:p>
                <w:pPr>
                  <w:pStyle w:val="19"/>
                </w:pPr>
                <w:r>
                  <w:t>FALSE</w:t>
                </w:r>
              </w:p>
            </w:txbxContent>
          </v:textbox>
        </v:shape>
        <!--此处省略大量shape标签-->
      </v:group>
    </w:pict>
  </w:r>
</xml-fragment>

前置工作：Java实现样式复制

为了能够确保接下来的操作在两个文档之间顺利进行，首先将源文档的样式布局复制到目标文档中。

  • 获取源文档的所有样式，保证复制后样式不变
XWPFStyles styles = doc.getStyles();
  • 复制源文档样式
/**
 * 复制文档布局
 *
 * @param srcDoc  源文档
 * @param destDoc 目标文档
 */
public static void copyLayout(XWPFDocument srcDoc, XWPFDocument destDoc) {
    String[] styleNames = {
            "GAIO_PageFont",
            "GAIO_FlowLabel",
            "GAIO_FlowCaseLabel",
            "GAIO_FlowCode",
            "GAIO_FlowComment",
            "GAIO_FlowText",
            "GAIO_FootCenter",
            "GAIO_FootLeft",
            "GAIO_FootRight",
            "GAIO_HeaderCenter",
            "GAIO_HeaderLeft",
            "GAIO_HeaderRight"
    };
    for (String styleName : styleNames) {
        XWPFStyle style = srcDoc.getStyles().getStyleWithName(styleName);
        copyStyle(srcDoc, destDoc, style);
    }
}

/**
 * 复制指定样式
 *
 * @param srcDoc  源文档
 * @param destDoc 目标文档
 * @param style   目标样式
 */
public static void copyStyle(XWPFDocument srcDoc, XWPFDocument destDoc, XWPFStyle style) {
    if (destDoc == null || style == null) {
        return;
    }

    if (destDoc.getStyles() == null) {
        destDoc.createStyles();
    }
    destDoc.getStyles().addStyle(style);
}

Java最终实现

这里以处理word中的画布为例，裁剪画布大小，使画布中的所有元素保持原有样式并居中

获取插入位置的光标：

/**
 * 获取插入位置
 *
 * @param doc        文档对象
 * @param targetText 查找文本
 * @return 光标
 */
public static XmlCursor getInsertPos(XWPFDocument doc, String targetText) {
    for (XWPFParagraph paragraph : doc.getParagraphs()) {
        if (paragraph.getText().contains(targetText)) {
            //BigInteger numID = paragraph.getNumID();
            XmlCursor cursor = paragraph.getCTP().newCursor();
            cursor.toEndToken();
            if (cursor.toNextToken() == XmlCursor.TokenType.START) {
                return cursor;
            }
        }
    }
    return null;
}

处理源文档中的画布对象，并将其插入光标位置：

/**
 * 处理画布
 * 纵向裁剪画布+居中
 *
 * @param doc       文档对象
 * @param paragraph 画布对象
 * @param docCursor 文档指针
 * @throws Exception 异常在方法外捕获写入日志
 */
public static void flowchartProcessing(XWPFDocument doc, XWPFParagraph paragraph, XmlCursor docCursor) throws Exception {
    String paragraphXMLStr = paragraph.getCTP().toString();
    // 获取距离父级顶部最高位置的shape参数
    Pattern pattern = Pattern.compile("<v:shape[^>]*top:(-?\\d+)[^>]*height:(-?\\d+)[^>]*>");
    Matcher matcher = pattern.matcher(paragraphXMLStr);
    int top = 0;
    int height = 0;
    int index = 0;//不匹配第一个shape标签
    while (matcher.find()) {
        index++;
        // 获取当前匹配到的top和height
        int cur_top = Integer.parseInt(matcher.group(1));
        int cur_height = Integer.parseInt(matcher.group(2));
        if (top <= cur_top && index != 1) {
            // 更新top和height
            top = cur_top;
            height = cur_height;
        }
    }

    // 获取left最大值
    int left = 0;
    DocumentBuilder db = DocumentBuilderFactory.newInstance().newDocumentBuilder();
    InputSource is = new InputSource(new StringReader(paragraphXMLStr));
    org.w3c.dom.Document xmlDoc = db.parse(is);// 解析VML
    NodeList shapes = xmlDoc.getElementsByTagName("v:shape");// 获取<v:shape>标签
    NodeList groups = xmlDoc.getElementsByTagName("v:group");// 获取<v:group>标签
    NodeList lines = xmlDoc.getElementsByTagName("v:line");// 获取<v:line>标签
    // 遍历<v:shape>标签
    for (int i = 0; i < shapes.getLength(); i++) {
        Element shape = (Element) shapes.item(i);
        // 检查标签是否在<v:group>内部(除去最外层<v:group>)
        if (shape.getParentNode().getNodeName().equals("v:group") && !((Element) shape.getParentNode()).hasAttribute("editas")) {
            continue;
        }
        // 获取left属性值
        String style = shape.getAttribute("style");
        int cur_left = Integer.parseInt(style.split("left:")[1].split(";")[0]);
        left = Math.max(cur_left, left);// 更新left
    }
    // 遍历<v:group>标签
    for (int i = 0; i < groups.getLength(); i++) {
        Element group = (Element) groups.item(i);
        // 检查<v:group>是否是最外层标签
        if (group.hasAttribute("editas")) {
            continue;
        }
        // 获取left属性值
        String style = group.getAttribute("style");
        int cur_left = Integer.parseInt(style.split("left:")[1].split(";")[0]);
        left = Math.max(cur_left, left);// 更新left
    }
    if (left < 7000) {
        // 平移量
        int translate_x = (8200 - left) / 2;
        // 修改left
        // 修改<v:shape>标签,第一个不修改
        for (int i = 1; i < shapes.getLength(); i++) {
            Element shape = (Element) shapes.item(i);
            // 检查标签是否在<v:group>内部（除去最外层<v:group>）
            if (shape.getParentNode().getNodeName().equals("v:group") && !((Element) shape.getParentNode()).hasAttribute("editas")) {
                continue;
            }
            // 修改left属性值
            String style = shape.getAttribute("style");
            int cur_left = Integer.parseInt(style.split("left:")[1].split(";")[0]);
            int new_left = cur_left + translate_x;
            style = style.replace("left:" + cur_left, "left:" + new_left);
            shape.setAttribute("style", style);
        }
        // 修改<v:group>标签
        for (int i = 0; i < groups.getLength(); i++) {
            Element group = (Element) groups.item(i);
            // 检查<v:group>是否是最外层标签
            if (group.hasAttribute("editas")) {
                continue;
            }
            // 修改left属性值
            String style = group.getAttribute("style");
            int cur_left = Integer.parseInt(style.split("left:")[1].split(";")[0]);
            int new_left = cur_left + translate_x;
            style = style.replace("left:" + cur_left, "left:" + new_left);
            group.setAttribute("style", style);
        }
        // 修改<v:line>标签
        for (int i = 0; i < lines.getLength(); i++) {
            Element line = (Element) lines.item(i);
            // 检查标签是否在<v:group>内部（除去最外层<v:group>）
            if (line.getParentNode().getNodeName().equals("v:group") && !((Element) line.getParentNode()).hasAttribute("editas")) {
                continue;
            }
            // 检查标签是否存在from和to属性
            if (line.hasAttribute("from") && line.hasAttribute("to")) {
                // 获取from和to属性值
                String from = line.getAttribute("from");
                String to = line.getAttribute("to");

                // 将from和to属性值的第一个参数加1000
                int newFrom = Integer.parseInt(from.split(",")[0]) + translate_x;
                int newTo = Integer.parseInt(to.split(",")[0]) + translate_x;

                // 设置新的from和to属性值
                line.setAttribute("from", newFrom + "," + from.split(",")[1]);
                line.setAttribute("to", newTo + "," + to.split(",")[1]);
            }
        }
        // 修改后的VML转为字符串
        Transformer transformer = TransformerFactory.newInstance().newTransformer();
        DOMSource source = new DOMSource(xmlDoc);
        StringWriter writer = new StringWriter();
        StreamResult result = new StreamResult(writer);
        transformer.transform(source, result);// 将Document对象转换为字符串
        paragraphXMLStr = writer.toString();// 获取转换后的字符串
    }


    // 解析VML
    XmlObject xmlObject = XmlObject.Factory.parse(paragraphXMLStr);
    XmlCursor cursor = xmlObject.newCursor();

    boolean modify1 = false;// 修改group标签里面的coordsize
    boolean modify2 = false;// 修改shape标签里面的coordsize
    double newHeight = Math.round(((double) (top + height) / 550 / 0.035) * 10.0) / 10.0;// 计算新高度
    int newcoordSize_y = 0;// 新y值
    while (cursor.hasNextToken()) {
        if (modify1 && modify2) {
            break;
        }
        if (cursor.isStart()) {
            if (cursor.getName().getLocalPart().equals("group")) {
                // 修改高度
                String style = cursor.getAttributeText(new QName("style"));
                style = style.replaceFirst("height:(\\d+\\.?\\d*)pt", "height:" + newHeight + "pt");
                // 修改比例
                String coordSize = cursor.getAttributeText(new QName("coordsize"));
                String[] coordSizeArr = coordSize.split(",");
                newcoordSize_y = (height < 2000) ? (int) (Integer.parseInt(coordSizeArr[0]) / (481.9 / newHeight)) : (int) (Integer.parseInt(coordSizeArr[0]) / (481.9 / newHeight)) + 2000;
                coordSizeArr[1] = String.valueOf(newcoordSize_y);
                coordSize = String.join(",", coordSizeArr);
                cursor.setAttributeText(new QName("style"), style);
                cursor.setAttributeText(new QName("coordsize"), coordSize);

                modify1 = true;
            }
            if (cursor.getName().getLocalPart().equals("shape")) {
                // 修改比例
                String style = cursor.getAttributeText(new QName("style"));
                style = style.replaceFirst("height:(\\d+\\.?\\d*)", "height:" + newcoordSize_y);
                cursor.setAttributeText(new QName("style"), style);

                modify2 = true;
            }
        }
        cursor.toNextToken();
    }
    String newXml = xmlObject.xmlText();
    XWPFParagraph newParagraph = new XWPFParagraph(CTP.Factory.parse(newXml), doc);// 创建新流程图

    XWPFTable flowchartTable = doc.insertNewTbl(docCursor);// 插入表格，占位置
    flowchartTable.getCTTbl().getTblPr().unsetTblBorders();// 去掉表格边框
    flowchartTable.getRow(0).setHeight((int) (((top + height) / 550 + 0.4) * 567));// 设置表格高度
    XWPFTableCell flowchartCell = flowchartTable.getRow(0).getCell(0);
    flowchartCell.getCTTc().addNewTcPr().addNewTcW().setW(BigInteger.valueOf(17 * 567));// 设置表格宽度
    paragraph.setNumID(getNewNumberingId(doc, BigInteger.valueOf(1)));// 编号置空
    flowchartCell.setParagraph(newParagraph);// 插入流程图

    docCursor.toNextToken();
    doc.insertNewParagraph(docCursor);
    docCursor.toNextToken();
}

算法流程分析

  • 获取段落的 XML 字符串
  • 获取元素距离父级顶部最高位置的 shape 参数
    • 利用正则表达式匹配 <v:shape> 标签中的 top 和 height 属性。
    • 遍历匹配结果，更新 top 和 height 的值，使其代表距离父级顶部最高位置的 shape 的相关参数。
  • 获取元素距离word左侧left 最大值
    • 借助 DocumentBuilder 解析段落的 XML 字符串。
    • 分别遍历 <v:shape> 和 <v:group> 标签，获取 left 属性值，并更新 left 的最大值。
  • 平移元素使其居中
    • 当 left 小于 7000 时，计算平移量 translate_x。
    • 遍历 <v:shape>、<v:group> 和 <v:line> 标签，修改其 left 属性值，实现元素的平移。
    • 若 <v:line> 标签存在 from 和 to 属性，则修改其第一个参数。
    • 将修改后的 XML 文档转换为字符串。
  • 解析 VML 并修改高度和比例
    • 解析修改后的 XML 字符串。
    • 遍历 XML 节点，修改 <group> 和 <shape> 标签的 height 和 coordsize 属性。
    • 获取修改后的 XML 字符串。
  • 创建新流程图并插入新位置
    • 依据修改后的 XML 字符串创建新的段落对象。
    • 在文档中插入表格，设置表格的高度和宽度，并去除边框。
    • 将新的段落插入到表格单元格中。
    • 移动文档指针，插入新的段落。

实现效果

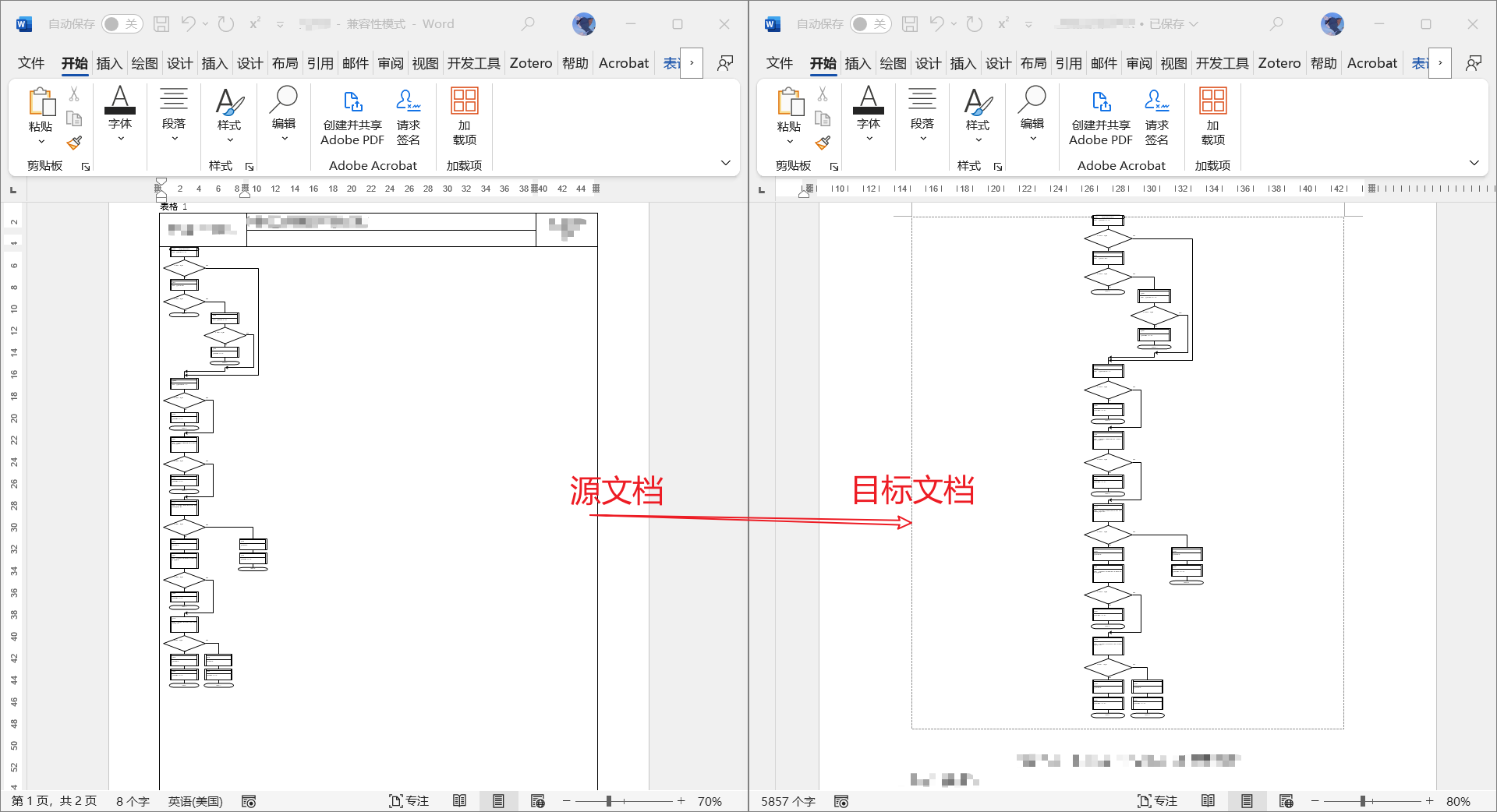

图4 实现画布复制效果

通过上述实现我们将源文档中画布对象复制到目标文档中，并将画布进行了裁剪，将流程图进行了居中。

注意

  1. 复制的样式名需要根据具体文档进行修改
  2. 平移量同样需要根据文档具体内容进行适配

浏览量: 92

发表评论

滚动至顶部
